REDUÇÃO TUBO-TUBO RLA
Para condutores de Alumínio.

• Corpo e tampas em liga de alumínio fundido.
• Parafusos, porcas e arruelas de pressão em aço galvanizado a quente.

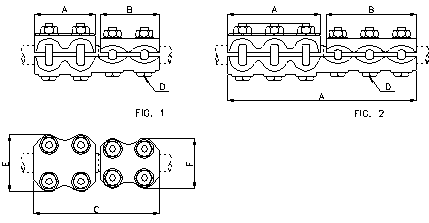

TIPO	CONDUTORES (TUBO IPS)				FIG	DIMENSÕES EM mm (APROX.)
	LINHA		DERIVAÇÃO
	Ø NOM.	Ø mm	Ø NOM.	Ø mm		A	B	C	D	E	F
RLA-3525	1"	33,4	3/4"	26,7	1	89	83	178	M-12	78	71
RLA-4525	1-1/4"	42,2	3/4"	26,7	1	95	83	184	M-12	87	71
RLA-4535			1"	33,4	1	95	89	190	M-12	87	78
RLA-5525	1-1/2"	48,3	3/4"	26,7	1	102	83	190	M-12	94	71
RLA-5535			1"	33,4	1	102	89	197	M-12	94	78
RLA-5545			1-1/4"	42,2	1	102	95	203	M-12	94	87
RLA-6525	2"	60,3	3/4"	26,7	1	102	83	190	M-12	114	71
-RLA-6535			1"	33,4	1	102	89	197	M-12	114	78
RLA-6545			1-1/4"	42,2	1	102	95	203	M-12	114	87
RLA-6555			1-1/2"	48,3	1	102	102	210	M-12	114	94
RLA-7525	2-1/2"	73,0	3/4"	26,7	1	102	83	190	M-12	127	71
RLA-7535			1"	33,4	1	102	89	197	M-12	127	78
RLA-7545			1-1/4"	42,2	1	102	95	203	M-12	127	87
RLA-7555			1-1/2"	48,3	1	102	102	210	M-12	127	94
RLA-7565			2"	60,3	1	114	108	229	M-16	127	114
RLA-8535	3"	88,9	1"	33,4	1	102	89	197	M-12	143	78
RLA-8545			1-1/4"	42,2	1	102	95	203	M-12	143	87

REDUÇÃO TUBO-TUBO RLA
para condutores de Alumínio

• Corpo e tampas em liga de alumínio fundido.
• Parafusos, porcas e arruelas de pressão em aço galvanizado a quente.

	CONDUTORES (TUBO IPS)				F I G	DIMENSÕES EM mm (APROX.)
TIPO	LINHA		DERIVAÇÃO
	Ø NOM.	Ø mm	Ø NOM.	Ø mm		A	B	C	D	E	F
RLA-8555	3"	88,9	1-1/2"	48,3	1	102	102	210	M-12	143	94
RLA-8565			2"	60,3	1	127	108	241	M-16	143	114
RLA-8575			2-1/2"	73,0	1	127	114	248	M-16	143	127
RLA-9545	3-1/2"	101,6	1-1/4"	42,2	1	102	95	206	M-12	157	87
RLA-9555			1-1/2"	48,3	1	102	102	213	M-12	157	94
RLA-9565			2"	60,3	1	140	108	257	M-16	157	114
RLA-9575			2-1/2"	73,0	1	140	114	263	M-16	157	127
RLA-9585			3"	88,9	1	140	127	276	M-16	157	143
RLA-10555	4"	114,3	1-1/2"	48,3	1	102	102	213	M-12	168	94
RLA-10565			2"	60,3	1	152	108	270	M-16	168	114
RLA-10575			2-1/2"	73,0	1	152	114	276	M-16	168	127
RLA-10585			3"	88,9	1	152	127	289	M-16	168	143
RLA-10595			3-1/2"	101,6	1	152	140	302	M-16	168	157
RLA-11055	4-1/2"	127,0	1-1/2"	48,3	1	102	102	213	M-12	183	94
RLA-11065			2"	60,3	1	152	108	272	M-16	183	114
RLA-11075			2-1/2"	73,0	1	152	114	278	M-16	183	127
