GRAMPO DE LINHA VIVA
para cabo de Cobre - Tipo GL

Construído em liga de bronze de alta condutibilidade elétrica .

CATÁLOGO Nº	CONDUTORES
	TRONCO				RAMAL
	AWG OU MCM		MM		AWG OU MCM		MM
	MÍN.	MÁX.	MÍN.	MÁX.	MÍN.	MÁX.	MÍN.	MÁX.
GL-202	6	2/0	4,67	10,61	8	2,0	3,70	7,41
GL-408	6	4/0	4,67	13,41	8	1/0	3,70	9,47
GL-252	2	300,0	7,41	16,00	2	4/0	7,41	13,41
GL-500	2/0	500,0	10,61	20,55	2	250,0	7,41	14,60

GRAMPO DE LINHA VIVA
Para Ligações: AL - AL (CAA-CA) - TIPO GLV

Construído em liga de alumínio de alta condutibilidade elétrica .

CAT. Nº	CONDUTORES
	TRONCO						RAMAL
	ACR		AL.		MM		AC SR		AL.		MM
	MÍN.	MÁX.	MÍN.	MÁX.	MÍN.	MÁX.	MÍN.	MÁX.	MÍN.	MÁX.	MÁX.	MÍN.
GLV-86	8	1/0	6	2/0	4,0	10,6	6	2	6	1/0	4,6	9,4
GLV-240	2	4/0	1/0	266,8	8,0	15,0	2	2/0	2	4/0	7,4	13,4
GLV-337	2/0	336,4	2/0	477	10,6	20,1	1/0	266,8	2/0	336,4	10,1	16,9
GLV-674	4/0	636	4/0	874,5	13,4	27,3	2/0	266,8	4/0	336,4	11,3	16,9

GRAMPO FIM DE LINHA TIPO "GAT"

• Grampo fim de linha, corpo e sela construído em liga de alumínio de alta resistência mecânica e alta condutibilidade elétrica.
• Contra-pino em latão, cobre ou aço inox.
• Grampos "U"; porcas, arruelas e pino em aço galvanizado a quente.
• Previsto para suportar esforços mecânicos reduzidos, 50% da força de ruptura do cabo e 50% do escorregamento.
• Dotado de olhal para tensionamento.

CAT. Nº	CABO mm		CONDUTORES				DIMENSÕES EM mm
			CA		CAA
	MÍN.	MÁX.	MÍN.	MÁX.	MÍN.	MÁX.	A	B	C	D
GAT-450	5,0	13,2	6	4/0	6	3/0	228	76	M-10	20
GAT-620	7,4	16,9	2	336,4	4	266,8	257	89	M-12	20
GAT-650	13,2	21,7	4/0	556,5	2/0	397,5	270	89	M-12	18
GAT-660	11,6	21,8	3/0	556,5	2/0	477,0	308	90	M-12	17
GAT-670	16,9	27,3	336,4	874,5	336,4	636,0	358	112	M-12	18
GAT-680	21,8	39,3	500,0	556,5	477,0	1590,0	341	130	M-16	24

GRAMPO DE TENSÃO FIM DE LINHA PARA DISTRIBUIÇÃO
Condutores Cobre

• Grampo apropriado para condutores de COBRE.
• Este grampo ALF da TEC-ALI, também é considerado de tração reduzido.
• Corpo e sela construídos em liga bronze-alumínio, grampo "U", porcas e arruelas em aço galvanizado a fogo, ou em durium, proporcionam forças de apertos suficientes para evitar escorregamento com força de tração do condutor, até 30% das de ruptura do mesmo.
• Dotado de olhal para tensionamento . A cavilha e o seu desenho, adequado ao retentor permitem o mínimo de deslizamento do condutor no corpo do grampo.
• Pino em aço galvanizado a quente.
• Contra-pino ( cupilha ) em latão, cobre ou aço inox.

CAT. Nº	CONDUTORES				DIMENSÕES EM mm
	AWG MCM	MIN. mm	AWG MCM	MAX mm	A	B	C	D
ALF-130	1	8,4	4/0	13,4	250	60	50	M 10
ALF-132	4/0	11,96	350	17,2	250	60	65	M 10
ALF-134	350	15,0	500	20,6	250	70	70	M 12
ALF-136	500	20,5	1000	29,2	290	82	70	M 12
ALF-138	1000	29,2	1500	35,8	295	91	103	M 16

OUTROS TAMANHOS SOB CONSULTA
Dados e medidas aproximados Sujeitos à alterações sem prévio aviso

GRAMPO DE TENSÃO (Ancoragem) - TIPO "HTG"
Condutores Cobre

• Construído com embocadura larga e cantos arredondados, afim de evitar a quebra ou danificação do cabo por vibrações ou esforços de flexão excessivos.
• É classificado como conector de tração total suportando 100% da força de ruptura do cabo e 90% de resistência ao escoamento.
• Não possuindo nenhum componente ferroso, estes grampos são indicados para prevenir rádio-transferência.
• Os grampos "U" curvos, são projetados para evitar a fadiga do cabo pelas vibrações eólicas, a fixação do cabo é feita em pontos onde não ocorre oscilações . Além destes detalhes o grampo da série HTG é dotado de olhal para tensionamento.
• Pino em aço galvanizado a quente, segundo MB-25 da ABNT.
• Corpo e sela em liga bronze-alumínio, grampos "U" em aço galvanizado a fogo ou "durium".

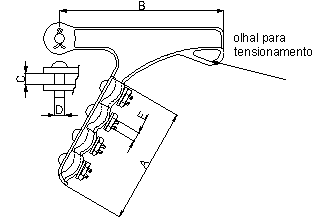

Nº CAT.	CONDUTORES				DIMENSÕES EM mm					Nº DE GRAMPOS
	AWG MCM	MIN. mm	AWG MCM	MAX mm	A	B	C	D	E
HTG-250	2	7,42	350	17,29	240	260	20	16	M 12	4
HTG-350	3/0	11,93	500	20,55	275	290	22	16	M 12	4
HTG-500	4/0	13,41	700	24,48	330	325	25	16	M 12	5
HTG-750	400	18,49	900	27,78	425	355	28	19	M 16	5
HTG-950	500	19,60	1250	32,74	500	380	35	19	M 16	6

GRAMPO DE SUSPENSÃO SEM ARMADURA - TIPO ASG

• Os grampos de suspensão, ASG são construídos com liga de alumínio livre de cobre, para maior resistência à corrosão . A liga não forma par eletrolítico com o cabo, garantindo a durabilidade do mesmo.
• Por ser magnético, evita aquecimento por correntes induzidas, notadamente com correntes elevadas . Suas dimensões são reduzidas, proporcionando menor momento de inércia, o que melhora o comportamento em linhas sujeitas a vibrações . Os bicos de saída são desenhados para não danificarem o cabo até um ângulo de saída de 30°.
• Previstos para esta condição de instalação, estes grampos suportam esforços mecânicos, na direção da suspensão, até 60° dos esforços de ruptura do cabo.
• Os grampos de aço galvanizado a fogo, proporcionam forças de aperto suficientes para evitar o escorregamento com forças de tração, no condutor, até 25% das de ruptura do mesmo . O pino é de aço galvanizado a fogo e a cupilha de latão, podendo, a pedido, ser estanhada.

CAT Nº	CONDUTORES
	AWG - MCM				E ÚTIL		DIMENSÃO MM			ÂNGULO
	MIN.	FORM.	MAX.	FORM.	MIN.	MAX.	A	B	C	a
ACRS
ASG-10	6	6x1	1/0	6x1	5,04	10,11	50	16	128	15
ASG-40	2/0	6x1	4/0	6x1	11,34	14,31	61	17	203	15
ASG-300	266,8	18x1	300,0	26x7	15,47	17,28	61	19	203	15
ASG-336	336,4	18x1	336,4	30x7	17,37	18,83	68	20	216	15
ASG-336E	2	6x1	336,4	26x7	8,01	18,31	55	20	180	15
ASG-397	397,5	18x1	397,5	30x7	18,87	20,44	71	22	222	15
ASG-397E	3/0	6x1	397,5	30x7	12,75	20,44	58	22	190	15
ASG-500	477	18x1	500	30x7	20,68	22,96	73	24	228	15
ASG-666	556,5	24x7	666,6	24x7	23,22	25,4	65	27	215	15
ASG-715	636	30x7	715,5	26x7	25,89	26,68	82	28	254	15
ASG-795A	715,5	54x7	795	26x7	26,28	28,14	68	30	240	15
ASG-795B	715,5	54x7	795	26x7	26,28	28,14	68	30	240	30
ASG-874	715,5	30x19	874,5	54x7	27,43	29,11	82	31	266	15
ASG-954	874,5	54x7	954	45x7	29,11	29,59	96	31	266	15
ASG-1033	900	54x7	1033,5	54x7	29,51	31,65	96	33	279	15
ASG-1590	1113	54x19	1590	54x19	32,84	39,24	104	41	304	15

Dados e medidas aproximados, sujeitos a alterações sem aviso prévio .
