CONECTOR DE PARAFUSO - TIPO GDA

Corpo em liga de alumínio de alta condutibilidade e resistência mecânica e a corrosão, parafuso, porcas e arruelas em aço galvanizado a quente, estribo em cobre estanhado.
A pedido poderão ser fornecidos em duralumínio . Parafusos M-10 somente em aço galvanizado .

NÚMERO
DE CAT.

CONDUTORES

DIMENSÕES mm

AWG - MCM

Ø mm

A

B

C

D

E

F

Nº PARAF.

GDA - 62 *

6 - 2

4,1 - 7,4

5,18

48

83

M-12

69

55

2

GDA - 28336

4/0 - 336,4

15,0 - 18,8

5,18

57

114

M-12

100

55

3

GDA - 625

6 - 1/0

4,6 - 9,4

5,18

48

88

M-10

69

75

2

GDA - 425 *

4CA - 1/0CAA

5,8 - 10,1

8,25

48

88

M-10

69

107

2

GDA - 397

1/0 - 397CAA

9,4 - 20,4

9,27

62

120

M-12

100

55

3

GDA - 92

9-2

3,3 - 7,4

5,18

51

70

M-10

55

102

1

GDA - 2527

1/0 - 3/0

8,2 - 11,9

5,18

55

99

M-12

85

52

2

GDA - 477

266,8 - 477

14,8 - 20,2

5,18

57

114

M-12

100

55

3

GDA - 28

1/0 - 4/0CAA

9,4 - 13,4

5,18

55

99

M-12

85

55

2





CONECTOR "T" TUBO-TUBO EM ÂNGULO TIPO "CDA"
PARA CONDUTORES DE ALUMÍNIO

  • Conector "T" para tubos em ângulo, fabricado em liga de alumínio fundido. Dotado de parafusos, porcas e arruelas de pressão em aço galvanizado a fogo.
  • Para outras dimensões, consultar a TEC-ALI.

TIPO
& 75°

TIPO
& 80°

CONDUTORES ( TUBOS IPS )

DIMENSÕES EM

LINHA

DERIVAÇÃO

mm (APROX.)

Ø NOM.

Ø mm

Ø NOM.

Ø mm

A

B

C

D

E

CDA-2525-75

CDA-2525-80

3/4"

26,7

3/4"

26,7

83

83

168

M-12

71

CDA-3525-75

CDA-3525-80

1"

33,4

3/4"

26,7

89

83

175

M-12

71

CDA-4525-75

CDA-4525-80

1-1/4"

42,2

3/4"

26,7

95

83

184

M-12

71

CDA-4535-75

CDA-4535-80

1"

33,4

95

89

190

M-12

78

CDA-5525-75

CDA-5525-80

  1-1/2"

48,3

3/4"

26,7

102

83

189

M-12

71

CDA-5525-75

CDA-5525-80

3/4"

26,7

102

83

189

M-12

71

CDA-5535-75

CDA-5535-80

1"

33,4

102

89

195

M-12

78

CDA-6525-75

CDA-6525-80

  2"

  60,3

3/4"

26,7

102

83

202

M-12

71

CDA-6535-75

CDA-6535-80

1"

33,4

102

89

208

M-12

78

CDA-6545-75

CDA-6545-80

1-1/4"

42,2

102

95

217

M-12

87

CDA-7525-75

CDA-7525-80

2-1/2"

73

3/4"

26,7

102

83

214

M-12

71

CDA-7535-75

CDA-7535-80

1"

33,4

102

89

221

M-12

78

CDA-7545-75

CDA-7545-80

1-1/4"

42,2

102

95

236

M-12

87

CDA-7555-75

CDA-7555-80

1-1/2"

48,3

102

102

236

M-12

94

CDA-8535-75

CDA-8535-80

3"

88,9

1"

33,4

102

89

236

M-12

78

CDA-8545-75

CDA-8545-80

1-1/4"

42,2

102

95

246

M-12

87

CDA-8555-75

CDA-8555-80

1-1/2"

48,3

102

102

251

M-12

94

CDA-8565-75

CDA-8565-85

2"

60,3

127

108

270

M-16

114





CONECTOR "T" TUBO-TUBO EM ÂNGULO TIPO "CDB"
PARA CONDUTORES DE ALUMÍNIO

  • Conector "T" para tubos em ângulo, corpo e tampa fabricados em liga de alumínio fundido. Dotado de parafusos, porcas e arruelas de pressão em aço galvanizado a fogo.
  • Para outras dimensões, consultar a TEC-ALI.

TIPO
& 20°

TIPO
& 30°

CONDUTORES ( TUBOS IPS )

FIG

DIMENSÕES EM

LINHA

DERIVAÇÃO

mm (APROX.)

Ø NOM.

Ø mm

Ø NOM.

Ø mm

A

B

C

D

E

CDB-2525-20

CDB-2525-30

3/4"

26,7

3/4"

26,7

1

83

83

165

M-12

71

CDB-3525-20

CDB-3525-30

1"

33,4

3/4"

26,7

1

89

83

171

M-12

71

CDB-4525-20

CDB-4525-30

1-1/4"

42,2

3/4"

26,7

1

95

83

181

M-12

71

CDB-4535-20

CDB-4535-30

1"

33,4

1

95

89

187

M-12

78

CDB-5525-20

CDB-5525-30

1-1/2"

48,3

3/4"

26,7

1

102

83

187

M-12

71

CDB-5535-20

CDB-5535-30

1"

33,4

1

102

89

194

M-12

78

CDB-6525-20

CDB-6525-30

2"

60,3

3/4"

26,7

1

102

83

200

M-12

71

CDB-6535-20

CDB-6535-30

1"

33,4

1

102

89

206

M-12

78

CDB-6545-20

CDB-6545-30

1-1/4"

42,2

1

108

95

208

M-12

87

CDB-7525-20

CDB-7525-30

  2-1/2"

73

3/4"

26,7

1

102

83

213

M-12

71

CDB-7535-20

CDB-7535-30

1"

33,4

1

102

89

221

M-12

78

CDB-7545-20

CDB-7545-30

1-1/4"

42,2

1

114

95

238

M-12

87

CDB-7555-20

CDB-7555-30

1-1/2"

48,3

1

114

102

244

M-12

94

CDB-8535-20

CDB-8535-30

3"

88,9

1"

33,4

1

102

89

240

M-12

78

CDB-8545-20

CDB-8545-30

1-1/4"

42,2

1

127

95

257

M-12

87

CDB-8555-20

CDB-8555-30

1-1/2"

48,3

1

127

102

263

M-12

94

CDB-8565-20

CDB-8565-30

2"

60,3

1

127

108

271

M-16

114





CONECTOR DERIVAÇÃO "T" TIPO "LAA"
PARA CONDUTORES CA-CU-CAA

  • fabricado em liga de alumínio fundido. Dotado de parafusos, porcas e arruelas de pressão em aço galvanizado a fogo.
  • Para outras dimensões, consultar a TEC-ALI.

TIPO

CONDUTORES

FIG

DIMENSÕES EM
mm (APROX.)

LINHA

DERIVAÇÃO

CA - CU

CAA

CA - CU

CAA

A

B

C

LAA-2525

4 – 1/0

4(6x1)-1/0(6x1)

4-1/0

4(6x1)-1/0(6x1)



1

48

M-12

114

LAA-2825

1/0 - 250

1/0(6x1)-
4/0(6x1)

4-1/0

4(6x1)-1/0(6x1)

48

121

LAA-2828

1/0-250

1/0(6x1)-4/06x1)

2

70

143

LAA-39725

250 - 400

4/0(6x1)-
397,5(18x1)

4-1/0

4(6x1)-1/0(6x1)

1

48

124

LAA-39728

1/0-250

1/0(6x1)-4/0(6x1)

2

76

146

LAA-397397

250-400

4/0(6x1)-397,5(18x1)

76

152

LAA-47725

350 - 600

336,4(18x1)
477(30x7)

4-1/0

4(6x1)-1/0(6x1)

1

48

M-12

127

LAA-47728

1/0-250

1/0(6x1)-4/0(6x1)

2

83

149

LAA-477397

250-400

4/0(6x1)-397,5(18x1)

83

156

LAA-477477

350-600

336,4(18x1)-477(30x7)

83

162

LAA-79525

600 - 900

477(30x7)-
795(54x7)

4-1/0

4(6x1)-1/0(6x1)

1

48

M-12

133

LAA-79528

1/0-250

1/0(6x1)-4/0(6x1)

2

89

156

LAA-795397

250-400

4/0(6x1)-397,5(18x1)

89

162

LAA-795477

350-600

336,4(18x1)-477(30x7)

89

168

LAA-795795

600-900

477(30x7)-795(54x7)

89

175

LAA-1113397

900 - 1250

715,5(30x19)
1113(54x19)

250-400

4/0(6x1)-397,5(18x1)

2

95

M-12

168

LAA-1113477

350-600

336,4(18x1)-477(30x7)

95

175

LAA-1113795

600-900

477(30x7)-795(54x7)

95

181

LAA-11131113

900-1250

715(30x19)-1113(54x19)

95

187

LAA-1431397

1250 - 1600

1113(54x19)
1431(54x7)

250-400

4/0(6x1)-397,5(18x1)

2

111

M-16

172

LAA-1431477

350-600

336,4(18x1)-477(30x7)

111

178

LAA-1431795

600-900

477(30x7)-795(54x7)

111

184

LAA-14311113

900-1250

715(30x19)-1113(54x19)

111

191

LAA-14311431

1250-1600

1113(54x19)-1431(54x7)

111

213

LAA-1780397

1500 - 2000

1272(54x19)-
1780(84x19)

250-400

4/0(6x1)-397,5(18x1)

2

114

M-16

175

LAA-1780477

350-600

336,4(18x1)-477(30x7)

114

184

LAA-1780795

600-900

477(30x7)-795(54x7)

114

187

LAA-17801113

900-1250

715(30x19)-1113(54x19)

114

197

LAA-17801431

1250-1600

1113(54x19)-1431(54x7)

114

216

LAA-17801780

1500-2000

1272(54x19)-1780(84x19)

114

219

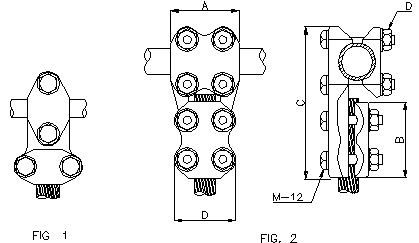

CONECTOR DERIVAÇÃO "T" CABO-CABO TIPO "LCA"
PARA CONDUTORES CA-CU-CAA

  • fabricado em liga de alumínio fundido. Dotado de parafusos, porcas e arruelas de pressão em aço galvanizado a fogo.
  • Para outras dimensões, consultar a TEC-ALI.



TIPO

CONDUTORES ( AWG - MCM )

FIG

DIMENSÕES EM
mm (APROX.)

LINHA

DERIVAÇÃO

CA – CU

CAA

Ø mm

CA - CU

CAA

Ø mm

A

B

C

D

LCA-33

F. 1-2

3(6-1)

7,1 - 7,4

F. 1-2

3(6-1)

7,1 - 7,4

  1

  48

  48

  113

  59

LCA-23

F. 1/0
1

2(6-1)
2(7-1)

8,0 - 8,4

F. 1-

3(6-1)

7,1 - 7,4

1
48
48
113
59

LCA-22

F. 1/0-1

2(6-1)-
2(7-1)

8,0 - 8,4

1
48
48
113
59

LCA-13

F. 2/0
1/0

1(6-1)
2(7-1)

9,0 - 9,5

F. 1-2

3(6-1)

7,1 - 7,4

1

48

48

113

59

LCA-12

F. 1/0-1

2(6-1)-
2(7-1)

8,0 - 8,4

1

48

48

113

59

LCA-11

F. 2/0-1/0

1(6x1)-
2(7-1)

9,0 - 9,5

1

48

48

113

59

LCA-253

F. 3/0
2/0

1/0(6-1)

10,1 - 10,7

F. 1-2

3(6-1)

7,1 - 7,4

1

48

48

113

59

LCA-252

F. 1/0-1

2(6-1)-
2(7-1)

8,0 - 8,4

1

48

48

113

59

LCA-251

F. 2/0-1/0

1(6x1)-
2(7-1)

9,0 - 9,5

1

48

48

113

59

LCA-2525

F. 3/0-2/0

1/0(6-1)

10,1 - 10,7

1

48

48

113

59

LCA-263

F. 4/0
3/0

2/0(6-1)
110,8(12x7)

11,3 - 12,2

F. 1-2

3(6-1)

7,1 - 7,4

1

48

48

115

59

LCA-262

F. 1/0-1

2(6-1)-2(7-1)

8,0 - 8,4

1

48

48

115

59

LCA-261

F. 2/0-1/0

1(6-1)-2(7--1)

9,0 - 9,5

1

48

48

115

59

LCA-2625

F. 3/0-2/0

1/0(6-1)

10,1 - 10,7

1

48

48

115

59





CONECTOR DERIVAÇÃO "T" CABO-CABO TIPO "LCA"
PARA CONDUTORES CA-CU-CAA

  • fabricado em liga de alumínio fundido. Dotado de parafusos, porcas e arruelas de pressão em aço galvanizado a fogo.
  • Para outras dimensões, consultar a TEC-ALI.

TIPO

CONDUTORES ( AWG - MCM )

FIG

DIMENSÕES EM
mm (APROX.)

LINHA

DERIVAÇÃO

CA - CU

CAA

Ø mm

CA - CU

CAA

Ø mm

A

B

C

D

LCA-2626

F. 4/0
3/0

2/0(6-1)-
110,8(12-7)

11,3-12,2

F. 4/0-
3/0

2/0(6-1)-
110,8(12-7)

11,3-12,2

2

70

70

135

59

LCA-273

4/0

3/0(6-1)-
134,6(12-7)

12,7-13,5

F. 1-2

3(6-1)

7,1-7,4

1

48

48

113

59

LCA-272

F. 1/0-1

2(6-1)-
2(7-1)

8,0-8,4

1

48

48

113

59

LCA-271

F. 2/0-
1/0

1(6-1)-
2(7-1)

9,0-9,5

1

48

48

113

59

LCA-2725

F. 3/0-
2/0

1/0(6-1)

10,1-10,7

1

48

48

113

59

LCA-2726

F. 4/0-
3/0

2/0(6-1)-
110,8(12-7)

11,3-12,2

2

70

70

135

59

LCA-2727

4/0

3/0(6-1)-
134,6(12-7)

12,7-13,5

2

70

70

135

59

LCA-283

250-
266,8

4/0(6-1)-
203(8-7)

14,3-14,9

F. 1-2

3(6-1)

7,1-7,4

1

48

48

115

59

LCA-282

F. 1/0-
1

2(6-1)-
2(7-1)

8,0-8,4

1

48

48

115

59

LCA-281

F. 2/0-
1/0

1(6-1)-
2(7-1)

9,0-9,5

1

48

48

115

59

LCA-2825

F. 3/0-
2/0

1/0(6-1)

10,1-10,7

1

48

48

115

59

LCA-2826

F. 4/0-
3/0

2/0(6-1)-
110,8(12-7)

11,3-12,2

2

70

70

137

59

LCA-2827

4/0

3/0(6-1)-
134,6(12-7)

12,7-13,5

2

70

70

137

59

LCA-2828

250-
266,8

4/0(6-1)-
203(8-7)

14,3-14,9

2

70

70

137

60







CONECTOR DERIVAÇÃO "T" CABO-CABO TIPO "LCA"
PARA CONDUTORES CA-CU-CAA

  • fabricado em liga de alumínio fundido. Dotado de parafusos, porcas e arruelas de pressão em aço galvanizado a fogo.
  • Para outras dimensões, consultar a TEC-ALI.



TIPO

CONDUTORES ( AWG - MCM )

FIG

DIMENSÕES EM
mm (APROX.)

LINHA

DERIVAÇÃO

CA - CU

CAA

Ø mm

CA - CU

CAA

Ø mm

A

B

C

D

LCA-2661

300

176,9(12-7)
266,8(26-7)

15,4-16,3

F. 2/0-
1/0

1(6-1)-
2(7-1)

9,0-9,5

1

48

48

116

59

LCA-26625

F. 3/0-
2/0

1(6-1)-
1/0

10,1-10,7

1

48

48

116

59

LCA-26626

F. 4/0-
3/0

2/0(6-1)-
110,8(12-7)

11,3-12,2

2

70

70

138

59

LCA-26627

4/0

3/0(6-1)-
134,6(12-7)

12,7-13,5

2

70

70

138

59

LCA-26628

250
266,8

4/0(6-1)
203(8-7)

14,3-14,9

2

70

70

138

60

LCA-266266

300

176,9(12-7)
266,8(26-7)

15,4-16,3

2

70

70

138

62

LCA-3001

366,4
350

211,3(12-7)
300(30-7)

16,8-17,8

F. 2/0-
1/0

1(6-1)-
2(7-1)

9,0-9,5

1

48

48

118

59

LCA-30025

F. 3/0-
2/0

1(6-1)-
1/0

10,1-10,7

1

48

48

118

59

LCA-30026

F. 4/0-
3/0

2/0(6-1)-
110,8(12-7)

11,3-12,2

2

76

70

140

59

LCA-30027

4/0

3/0(6-1)-
134,6(12-7)

12,7-13,5

2

76

70

140

59

LCA-30028

250
266,8

4/0(6-1)
203(8-7)

14,3-14,9

2

76

70

140

60

LCA-300266

300

176,9(12-7)
266,8(26-7)

15,4-16,3

2

76

70

140

62

LCA-300300

336,4
350

211,3(12-7)
300(30-7)

16,8-17,8

2

76

76

146

64

LCA-3361

397,5
400

230,2(16-19)
336,4(30-7)

18,1-18,8

F. 2/0-
1/0

1(6-1)-
2(7-1)

9,0-9,5

1

48

48

118

59





CONECTOR DERIVAÇÃO "T" CABO-CABO TIPO "LCA"
PARA CONDUTORES CA-CU-CAA

  • fabricado em liga de alumínio fundido. Dotado de parafusos, porcas e arruelas de pressão em aço galvanizado a fogo.
  • Para outras dimensões, consultar a TEC-ALI.



TIPO

CONDUTORES ( AWG - MCM )

FIG

DIMENSÕES EM
mm (APROX.)

LINHA

DERIVAÇÃO

CA - CU

CAA

Ø mm

CA - CU

CAA

Ø mm

A

B

C

D

LCA-33625

397,5
400

203,2(16-19)
336,4(30-7)

18,1-18,8

F. 3/0-
2/0

1/0(6-1)

10,1-10,7

1

48

48

118

59

LCA-33626

F. 4/0-3/0

2/0(6-1)-
110,8(12-7)

11,3-12,2

2

76

70

140

59

LCA-33627

4/0

3/0(6-1)-
134,6(12-7)

12,7-13,5

2

76

70

140

59

LCA-33628

250
266,8

4/0(6-1)
203(8-7)

14,3-14,9

2

76

70

140

60

LCA-336266

300

176,9(12-7)
266,8(26-7)

15,4-16,3

2

76

70

140

62

LCA-336300

336,4
350

211,3(12-7)
300(30-7)

16,8-17,8

2

76

76

146

64

LCA-336336

397,5
400

203,2(16-19)
336,4(30-7)

18,1-18,8

2

76

76

146

64

LCA-39725

450
500

397,5(26-7)
477(18-1)

19,6-20,7

F. 3/0-
2/0

1/0(6-1)

10,1-10,7

1

48

48

119

59

LCA-39726

F. 4/0-
3/0

2/0(6-1)-
110,8(12-7)

11,3-12,2

2

76

70

141

59

LCA-39727

4/0

3/0(6-1)-
134,6(12-7)

12,7-13,5

2

76

70

141

59

LCA-39728

250
266,8

4/0(6-1)
203(8-7)

14,3-14,9

2

76

70

141

60

LCA-397266

300

176,9(12-7)
266,8(26-7)

15,4-16,3

2

76

70

141

62

LCA-397300

336,4
350

211,3(12-7)
300(30-7)

16,8-17,8

2

76

76

148

64

LCA-397336

397,5
400

203,2(16-19)
336,4(30-7)

18,1-18,8

2

76

76

148

64





CONECTOR DERIVAÇÃO "T" CABO-CABO TIPO "LCA"
PARA CONDUTORES CA-CU-CAA

  • fabricado em liga de alumínio fundido. Dotado de parafusos, porcas e arruelas de pressão em aço galvanizado a fogo.
  • Para outras dimensões, consultar a TEC-ALI.



TIPO

CONDUTORES ( AWG - MCM )

FIG

DIMENSÕES EM
mm (APROX.)

LINHA

DERIVAÇÃO

CA - CU

CAA

Ø mm

CA - CU

CAA

Ø mm

A

B

C

D

LCA-397397

450

 500

397,5(26-7)

 477(18-1)

19,6-20,7

450

500

397,5(26-7)
477(18-1)

19,6-20,7

2

76

76

148

64

LCA-47725
550
600
477(26-7)
477(30-7)
21,7-22,7

F. 3/0-
2/0

1/0(6-1)

10,1-10,7

1

48

48

122

59

LCA-47726

F. 4/0-
3/0

2/0(6-1)
110,8(12-7)

11,3-12,2

2

83

70

145

59

LCA-47727

4/0

3/0(6-1)
134,6(12-7)

12,7-13,5

2

83

70

145

59

LCA-47728

250
266,8

4/0(6-1)
203(8-7)

14,3-14,9

2

83

70

145

60

LCA-477266

300

176,9(12-7)
266,8(26-7)

15,4-16,3

2

83

70

145

62

LCA-477300

336,4
350

211,3(12-7)
300(30-7)

16,8-17,8

2

83

76

151

64

LCA-477336

397,5
400

203,2(16-19)
336,4(30-7)

18,1-18,8

2

83

76

151

64

LCA-477397

450
500

397,5(26-7)
477(18-1)

19,6-20,7

2

83

76

151

64

LCA-477477

550
600

477(26-7)
477(30-7)

21,7-22,7

2

83

83

151

68

LCA-60525

636

500(30-7)
605(54-7)

22,9-24,2

F. 3/0-
2/0

1/0(6-1)

10,1-10,7

1

48

48

122

59

LCA-60526

F. 4/0-
3/0

2/0(6-1)
110,8(12-7)

11,3-12,2

2

83

70

145

59

LCA-60527

4/0

3/0(6-1)
134,6(12-7)

12,7-13,5

2

83

70

145

59

LCA-60528

250
266,8

4/0(6-1)
203(8-7)

14,3-14,9

2

83

70

145

60





CONECTOR DERIVAÇÃO "T" CABO-CABO TIPO "LCA"
PARA CONDUTORES CA-CU-CAA

  • fabricado em liga de alumínio fundido. Dotado de parafusos, porcas e arruelas de pressão em aço galvanizado a fogo.
  • Para outras dimensões, consultar a TEC-ALI.



TIPO

CONDUTORES ( AWG - MCM )

FIG

DIMENSÕES EM

mm (APROX.)

LINHA

DERIVAÇÃO

CA - CU

CAA

Ø mm

CA - CU

CAA

Ø mm

A

B

C

D

LCA-605266

636

500(26-7)
605(54-7)

22,9-24,2

300

176,9(12-7)
266,8(26-7)

15,4-16,3

2

83

70

145

62

LCA-605300

336,4
350

211,3(12-7)
300(30-7)

16,8-17,8

2

83

76

151

64

LCA-605336

397,5
400

203,2(16-19)
336,4(30-7)

18,1-18,8

2

83

76

151

64

LCA-605397

450
500

397,5(26-7)
477(18-1)

19,6-20,7

2

83

76

151

64

LCA-605477

550
600

477(26-7)
477(30-7)

21,7-22,7

2

83

83

157

68

LCA-605605

636

500(26-7)
605(54-7)

22,9-24,2

2

83

83

157

68

LCA-63625

700
750

605(,26-7)
636(30-7)

24,4-25,9

F. 3/0-
2/0

1/0(6-1)

10,1-10,7

1

48

48

124

59

LCA-63626

F. 4/0-
3/0

2/0(6-1)
110,8(12-7)

11,3-12,2

2

83

70

146

59

LCA-63627

4/0

3/0(6-1)
134,6(12-7)

12,7-13,5

2

83

70

146

59

LCA-63628

250
266,8

4/0(6-1)
203(8-7)

14,3-14,9

2

83

70

146

60

LCA-636266

300

176,9(12-7)
266,8(26-7)

15,4-16,3

2

83

70

146

62

LCA-636300

336,4
350

211,3(12-7)
300(30-7)

16,8-17,8

2

83

76

152

64

LCA-636336

397,5
400

203,2(16-19)
336,4(30-7)

18,1-18,8

2

83

76

152

64

LCA-636397

450
500

397,5(26-7)
477(18-1)

19,6-20,7

2

83

76

152

64





CONECTOR DERIVAÇÃO "T" TUBO-CABO TIPO "LDA"
PARA CONDUTORES CA-CU-CAA

  • fabricado em liga de alumínio fundido. Dotado de parafusos, porcas e arruelas de pressão em aço galvanizado a fogo.
  • Para outras dimensões, consultar a TEC-ALI.

TIPO

CONDUTORES ( AWG - MCM )

FIG

DIMENSÕES EM
mm (APROX.)

LINHA (TUBO IPS)

Ø NOM.

Ø mm

CA - CU

CAA

Ø mm

A

B

C

D

LDA-253

3/4"

26,7

F. 1-2

3(6-1)

7,1 - 7,4

1

48

48

126

59

LDA-252

F. 1/0-1

2(6-1)
2(7-1)

8,0 - 8,4

1

48

48

126

59

LDA-251

F. 2/0-
1/0

1(6-1)
2(7-1)

9,0 - 9,5

1

48

48

126

59

LDA-2525

F. 3/0-
2/0

1/0(6-1)

10,1 - 10,6

1

48

48

126

59

LDA-2526

F. 4/0-
3/0

2/0(6-1)
110,8(12-7)

11,3 - 12,2

2

83

70

148

59

LDA-2527

4/0

3/0(6-1)
134,6(12-7)

12,7 - 13,5

2

83

70

148

59

LDA-2528

250-
266,8

4/0(6-1)
203(8-7)

14,3 - 14,9

2

83

70

148

60

LDA-25266

300

176,9(12-7)
266,8(26-7)

15,4 - 16,3

2

83

70

148

62

LDA-25300

336,4-
350

211,3(12-7)
300(30-7)

16,8 - 17,8

2

83

76

154

64

LDA-25336

397,5-
400

203,2(16-19)
336,4(30-7)

18,1 - 18,8

2

83

76

154

64

LDA-25397

450-
500

397,5(26-7)
477(18-1)

19,6 - 20,7

2

83

76

154

64

LDA-351

1"

33,4

F. 2/0-
1/0

1(6-1)
2(7-1)

9,0 - 9,5

1

48

48

132

59

LDA-3525

F. 3/0-
2/0

1/0(6-1)

10,1 - 10,6

1

48

48

132

59

LDA-3526

F. 4/0-3/0

2/0(6-1)
110,8(12-7)

11,3 - 12,2

2

89

70

154

59

LDA-3527

4/0

3/0(6-1)
134,6(12-7)

12,7 - 13,5

2

89

70

154

59





CONECTOR DERIVAÇÃO "T" TUBO-CABO TIPO "LDA"
PARA CONDUTORES CA-CU-CAA

  • fabricado em liga de alumínio fundido. Dotado de parafusos, porcas e arruelas de pressão em aço galvanizado a fogo.
  • Para outras dimensões, consultar a TEC-ALI.

TIPO

CONDUTORES ( AWG - MCM )

FIG

DIMENSÕES EM
mm (APROX.)

LINHA (TUBO IPS)

DERIVAÇÃO ( CABO )

Ø NOM.

Ø mm

CA - CU

CAA

Ø mm

A

B

C

D

LDA-45336

1-1/4"

42,2

397,5-
400

203,2(16-19)
336,4(30-7)

18,1 - 18,8

2

95

76

170

64

LDA-45397

450-
500

397,5(26-7)
477(18-1)

19,6 - 20,7

2

95

76

170

64

LDA-45477

550-
600

477(26-7)-
477(30-7)

21,7 - 22,7

2

95

83

176

68

LDA-45605

636

500(30-7)-
605(54-7)

22,9 - 24,2

2

95

83

176

68

LDA-45636

700-
750

605(26-7)-
636(30-7)

24,4 - 25,9

2

95

83

176

68

LDA-45715

795-
874,5

715,5(54-7)-
715,5(30-19)

26,0 - 27,4

2

95

83

176

73

LDA-45874

900-
1000

795(54-7)-
874,5(54-7)

27,7 - 29,2

2

95

89

183

75

LDA-5527

1-1/2"

48,3

4/0

3/0(6-1)-
134,6(12-7)

12,7 - 13,5

2

102

70

170

59

LDA-5528

250-
266,8

4/0(6-1)-
203(8-7)

14,3 - 14,9

2

102

70

170

60

LDA-55266

300

176,9(12-7)-
266,8(26-7)

15,4 - 16,3

2

102

70

170

62

LDA-55300

336,4-
350

211,3(12-7)-
300(30-7)

16,8 - 17,8

2

102

76

176

64

LDA-55336

397,5-
400

203,2(16-19)
336,4(30-7)

18,1 - 18,8

2

102

76

176

64

LDA-55397

450-
500

397,5(26-7)-
477(18-1)

19,6 - 20,7

2

102

76

176

64

LDA-55477

550-
600

477(26-7)-
477(30-7)

21,7 – 22,7

2

102

83

183

68

LDA-55605

636

500(30-7)-
605(54-7)

22,9 – 24,2

2

102

83

183

68





CONECTOR DERIVAÇÃO "T" TUBO-CABO TIPO "LDA"
PARA CONDUTORES CA-CU-CAA

  • fabricado em liga de alumínio fundido. Dotado de parafusos, porcas e arruelas de pressão em aço galvanizado a fogo.
  • Para outras dimensões, consultar a TEC-ALI.

TIPO

CONDUTORES ( AWG - MCM )

FIG

DIMENSÕES EM
mm (APROX.)

LINHA (TUBO IPS)

DERIVAÇÃO ( CABO )

Ø NOM.

Ø mm

CA - CU

CAA

Ø mm

A

B

C

D

LDA-3528

1"

33,4

250-
266,8

4/0(6-1)-
203(8-7)

14,3 - 14,9

2

89

70

154

60

LDA-35266

300

176,9(12-7)-
266,8(26-7)

15,4 - 16,3

2

89

70

154

62

LDA-35300

336,4-
350

211,3(12-7)-
300(30-7)

16,8 - 17,8

2

89

76

160

64

LDA-35336

397,5-
400

203,2(16-19)-
336,4(30-7)

18,1 - 18,8

2

89

76

160

64

LDA-35397

450-
500

397,5(26-7)-
477(18-1)

19,6 - 20,7

2

89

76

160

64

LDA-35477

550-
600

477(26-7)-
477(30-7)

21,7 - 22,7

2

89

83

167

68

LDA-35605

636

500(30-7)-
605(54-7)

22,9 - 24,2

2

89

83

167

68

LDA-35636

700-
750

605(26-7)-
636(30-7)

24,4 - 25,9

2

89

83

167

68

LDA-451

1-1/4"

42,2

F. 2/0-
1/0

1(6-1)-
2(7-1)

9,0 - 9,5

1

48

48

141

59

LDA-4525

F. 3/0-
2/0

1/0(6-1)

10,1 - 16,6

1

48

48

141

59

LDA-4526

F. 4/0-
3/0

2/0(6-1)-
110,8(12-7)

11,3 - 12,2

2

95

70

164

59

LDA-4527

4/0

3/0(6-1)-
134,6(12-7)

12,7 - 13,5

2

95

70

164

59

LDA-4528

250-
266,8

4/0(6-1)-
203(8-7)

14,3 - 14,9

2

95

70

164

60

LDA-45266

300

176,9(12-7)-
266,8(26-7)

15,4 - 16,3

2

95

70

164

62

LDA-45300

336,4-
350

211,3(12-7)-
300(30-7)

16,8 - 17,8

2

95

76

170

64





CONECTOR DERIVAÇÃO "T" TUBO-CABO TIPO "LDA"
PARA CONDUTORES CA-CU-CAA

fabricado em liga de alumínio fundido. Dotado de parafusos, porcas e arruelas de pressão em aço galvanizado a fogo.
Para outras dimensões, consultar a TEC-ALI.

TIPO

CONDUTORES ( AWG - MCM )

FIG

DIMENSÕES EM
mm (APROX.)

LINHA (TUBO IPS)

DERIVAÇÃO ( CABO )

Ø NOM.

Ø mm

CA - CU

CAA

Ø mm

A

B

C

D

LDA-55636

1-1/2"

48,3

700-
750

605(26-7)-
636(30-7)

24,4 - 25,9

2

102

83

183

68

LDA-55715

795-
874,5

715,5(54-7)-
715,5(30-19)

26,0 - 27,4

2

102

83

183

73

LDA-55874

900-
1000

795(54-7)-
874,5(54-7)

27,7 - 29,2

2

102

89

189

75

LDA-6527

2"

60,3

4/0

3/0(6-1)-
134,6(12-7)

12,7 - 13,5

2

102

70

181

59

LDA-6528

250-
266,8

4/0(6-1)-
203(8-7)

14,3 - 14,9

2

102

70

181

60

LDA-65266

300

176,9(12-7)-
266,8(26-7)

15,4 - 16,3

2

102

70

181

62

LDA-65300

336,4-
350

211,3(12-7)-
300(30-7)

16,8 - 17,8

2

102

76

187

64

LDA-65336

397,5-
400

203,2(16-19)
336,4(30-7)

18,1 - 18,8

2

102

76

187

64

LDA-65397

450-
500

397,5(26-7)-
477(18-1)

19,6 - 20,7

2

102

76

187

64

LDA-65477

550-
600

477(26-7)-
477(30-7)

21,7 - 22,7

2

102

83

194

68

LDA-65605

636

500(30-7)-
605(54-7)

22,9 - 24,2

2

102

83

194

68

LDA-65636

700-
750

605(26-7)-
636(30-7)

24,4 - 25,9

2

102

83

194

68

LDA-65715

795-
874,5

715,5(54-7)-
715,5(30-19)

26,0 - 27,4

2

102

83

194

73

LDA-65874

900-
1000

795(54-7)-
874,5(54-7)

27,7 - 29,3

2

102

89

200

75

LDA-65954

1033,5-
1113

900(54-70-
954(54-7)

29,5 - 30,8

2

102

89

200

76





CONECTOR DERIVAÇÃO "T" TUBO-CABO TIPO "LDA"
PARA CONDUTORES CA-CU-CAA

  • fabricado em liga de alumínio fundido. Dotado de parafusos, porcas e arruelas de pressão em aço galvanizado a fogo.
  • Para outras dimensões, consultar a TEC-ALI.

TIPO

CONDUTORES ( AWG - MCM )

FIG

DIMENSÕES EM
mm (APROX.)

LINHA (TUBO IPS)

DERIVAÇÃO ( CABO )

Ø NOM.

Ø mm

CA - CU

CAA

Ø mm

A

B

C

D

LDA-651192

2"

60,3

1192,5-
1351,5

1033,5(54-7)-
1192,5(54-19)

31,6 - 34,0

2

102

89

200

79

LDA-7527

2-1/2"

73,0

4/0

3/0(6-1)-
134,6(12-7)

12,7 - 13,5

2

102

70

194

59

LDA-7528

250-
266,8

4/0(6-1)-
203(8-7)

14,3 - 14,9

2

102

70

194

60

LDA-75266

300

176,9(12-7)-
266,8(26-7)

15,4 - 16,3

2

102

70

194

62

LDA-75300

336,4-
350

211,3(12-7)-
300(30-7)

16,8 - 17,8

2

102

76

200

64

LDA-75336

397,5-
400

203,2(16-19)-
336,4(30-7)

18,1 - 18,8

2

102

76

200

64

LDA-75397

450-
500

397,5(26-7)-
477(18-1)

19,6 - 20,7

2

102

76

200

64

LDA-75477

550-
600

477(26-7)-
477(30-7)

21,7 - 22,7

2

102

83

206

68

LDA-75605

636

500(30-7)-
605(54-7)

22,9 - 24,2

2

102

83

206

68

LDA-75636

700-
750

605(26-7)-
636(30-7)

24,4 - 25,9

2

102

83

206

68

LDA-75715

795-
874,5

715,5(54-7)-
715,5(30-19)

26,0 - 27,4

2

102

83

206

73

LDA-75874

900-
1000

795(54-7)-
874,5(54-7)

27,7 - 29,3

2

102

89

213

75

LDA-75954

1033,5-
1113

900(54-70)-
954(54-7)

29,5 - 30,8

2

102

89

213

76

LDA-751192

1192,5-
1351,5

1033,5(54-7)-
1192,5(54-19)

31,6 - 34,0

2

102

89

213

79

LDA-8527

3"

88,9

4/0

3/0(6-1)-
134,6(12-7)

12,7 - 13,5

2

102

70

209

59





CONECTOR DERIVAÇÃO "T" TUBO-CABO TIPO "LCT"
PARA CONDUTORES CA-CU-CAA

  • fabricado em liga de alumínio fundido. Dotado de parafusos, porcas e arruelas de pressão em aço galvanizado a fogo.
  • Para outras dimensões, consultar a TEC-ALI.

TIPO

CONDUTORES ( AWG - MCM )

FIG

DIMENSÕES EM
mm (APROX.)

TUBO IPS]

CABOS

Ø NOM.

Ø mm

CA - CU

CAA

Ø mm

A

B

C

D

LCT-7528

 2-1/2"

73,0

1/0-250

1/0(6x1) - 4/0(6x1)

9,4 - 14,6

2

102

70

206

M-16

LCT-75397

250-400

4/0(6x1) - 397,5(18x1)

14,3 - 18,9

76

213

LCT-75477

350-600

336,4(18x1) - 477(30x7)

17,3 - 22,7

83

219

LCT-75795

600-900

477(30x7) - 795(54x7)

22,4 - 27,8

89

225

LCT-751113

900-1250

715(30x19) - 1113(54x19)

27,4 - 32,8

95

232

LCT-751431

1250-1600

1113(54x19) - 1431(54x7)

32,7 - 37,2

111

248

LCT-751780

1500-2000

1272(54x19) - 1780(84x19)

35,3 - 41,4

114

251

LCT-8528

3"

88,9

1/0-250

1/0(6x1) - 4/0(6x1)

9,4 - 14,6

2

102

70

222

M-16

LCT-85397

250-400

4/0(6x1) - 397,5(18x1)

14,3 - 18,9

76

229

LCT-85477

350-600

336,4(18x1) - 477(30x7)

17,3 - 22,7

83

235

LCT-85795

600-900

477(30x7) - 795(54x7)

22,4 - 27,8

89

241

LCT-851113

900-1250

715(30x19) - 1113(54x19)

27,4 - 32,8

95

248

LCT-851431

1250-1600

1113(54x19) - 1431(54x7)

32,7 - 37,2

111

264

LCT-851780

1500-2000

1272(54x19) - 1780(84x19)

35,3 - 41,4

114

267

LCT-9528

3-1/2"

101,6

1/0-250

1/0(6x1) - 4/0(6x1)

9,4 - 14,6

2

102

70

234

M-16

LCT-95397

250-400

4/0(6x1) - 397,5(18x1)

14,3 - 18,9

76

240

LCT-95477

350-600

336,4(18x1) - 477(30x7)

17,3 - 22,7

83

247

LCT-95795

600-900

477(30x7) - 795(54x7)

22,4 - 27,8

89

253

LCT-951113

900-1250

715(30x19) - 1113(54x19)

27,4 - 32,8

95

259

LCT-951431

1250-1600

1113(54x19) - 1431(54x7)

32,7 - 37,2

111

275

LCT-951780

1500-2000

1272(54x19) - 1780(84x19)

35,3 - 41,4

114

278

LCT-10528

4"

114,3

1/0-250

1/0(6x1) - 4/0(6x1)

9,4 - 14,6

2

102

70

246

M-16

LCT-105397

250-400

4/0(6x1) - 397,5(18x1)

14,3 - 18,9

76

252

LCT-105477

350-600

336,4(18x1) - 477(30x7)

17,3 - 22,7

83

259

LCT-105795

600-900

477(30x7) - 795(54x7)

22,4 - 27,8

89

265

LCT-1051113

900-1250

715(30x19) - 1113(54x19)

27,4 - 32,8

95

271

LCT1051431

1250-1600

1113(54x19) - 1431(54x7)

32,7 - 37,2

111

287

LCT-1051780

1500-2000

1272(54x19) - 1780(84x19)

35,3 - 41,4

114

290





CONECTOR DERIVAÇÃO "T" TUBO-CABO TIPO "LCT"
PARA CONDUTORES CA-CU-CAA

  • fabricado em liga de alumínio fundido. Dotado de parafusos, porcas e arruelas de pressão em aço galvanizado a fogo.
  • Para outras dimensões, consultar a TEC-ALI.



TIPO

CONDUTORES ( AWG - MCM )

FIG

DIMENSÕES EM
mm (APROX.)

TUBO IPS

CABOS

Ø NOM.

Ø mm

CA - CU

CAA

Ø mm

A

B

C

D

LCT-1525

1/2"

21,3

4-1/0

4(6x1)-1/0(6x1)

5,8 -10,1

1

48

48

126

M-12

LCT-1528

1/0-250

1/0(6x1)-4/0(6x1)

9,4 - 14,6

1

48

48

126

LCT-15397

250-400

4/0(6x1) - 397,5(18x1)

14,3 - 18,9

1

48

48

126

LCT-2525

3/4"

26,7

4-1/0

4(6x1)-1/0(6x1)

5,8 -10,1

1

48

48

127

M-12

LCT-2528

1/0-250

1/0(6x1)-4/0(6x1)

9,4 - 14,6

2

83

70

149

LCT-25397

250-400

4/0(6x1) - 397,5(18x1)

14,3 - 18,9

76

156

LCT-25477

350-600

336,4(18x1) - 477(30x7)

17,3 - 22,7

83

162

LCT-3525

1"

33,4

4-1/0

4(6x1)-1/0(6x1)

5,8 -10,1

1

48

48

134

M-12

LCT-3528

1/0-250

1/0(6x1)-4/0(6x1)

9,4 - 14,6

2

89

70

156

LCT-35397

250-400

4/0(6x1) - 397,5(18x1)

14,3 - 18,9

76

162

LCT-35477

350-600

336,4(18x1) - 477(30x7)

17,3 - 22,7

83

168

LCT-35795

600-900

477(30x7) - 795(54x7)

22,4 - 27,8

89

175

LCT-4525

1-1/4"

42,2

4-1/0

4(6x1)-1/0(6x1)

5,8 -10,1

1

48

48

143

M-12

LCT-4528

1/0-250

1/0(6x1)-4/0(6x1)

9,4 - 14,6

2

95

70

165

LCT-45397

250-400

4/0(6x1) - 397,5(18x1)

14,3 - 18,9

76

171

LCT-45477

350-600

336,4(18x1) - 477(30x7)

17,3 - 22,7

83

178

LCT-45795

600-900

477(30x7) - 795(54x7)

22,4 - 27,8

89

184

LCT-451113

900-1250

715(30x19) - 1113(54x19)

27,4 - 32,8

95

190

LCT-5528

1-1/2"

48,3

1/0-250

1/0(6x1)-4/0(6x1)

9,4 - 14,6

2

102

70

171

M-12

LCT-55397

250-400

4/0(6x1) - 397,5(18x1)

14,3 - 18,9

76

178

LCT-55477

350-600

336,4(18x1) - 477(30x7)

17,3 - 22,7

83

184

LCT-55795

600-900

477(30x7) - 795(54x7)

22,4 - 27,8

89

190

LCT-551113

900-1250

715(30x19) - 1113(54x19)

27,4 - 32,8

95

197

LCT-6528

2"

60,3

1/0-250

1/0(6x1)-4/0(6x1)

9,4 - 14,6

2

102

70

194

M-16

LCT-65397

250-400

4/0(6x1) - 397,5(18x1)

14,3 - 18,9

76

200

LCT-65477

350-600

336,4(18x1) - 477(30x7)

17,3 - 22,7

83

206

LCT-65795

600-900

477(30x7) - 795(54x7)

22,4 - 27,8

89

213

LCT-651113

900-1250

715(30x19) - 1113(54x19)

27,4 - 32,8

95

219





CONECTOR DERIVAÇÃO "T" TUBO-TUBO TIPO "LTT"
PARA CONDUTORES DE ALUMÍNIO

  • fabricado em liga de alumínio fundido. Dotado de parafusos, porcas e arruelas de pressão em aço galvanizado a fogo.
  • Para outras dimensões, consultar a TEC-ALI.

TIPO

CONDUTORES ( TUBOS IPS )

FIG

DIMENSÕES EM

LINHA

DERIVAÇÃO

mm (APROX.)

Ø NOM.

Ø mm

Ø NOM.

Ø mm

A

B

C

D

E

LTT-2525



3/4"



26,7

3/4"

26,7

1

83

83

160

M-12

71

LTT-3525

1"

33,4

3/4"

26,7

1

89

83

167

M-12

71

LTT-3535

1"

33,4

1

89

83

173

M-12

78

LTT-4525

1-1/4"

42,2

3/4"

26,7

1

95

83

176

M-12

71

LTT-4535

1"

33,4

1

95

89

183

M-12

78

LTT-4545

1-1/4"

42,2

1

95

95

189

M-12

87

LTT-5525

1-1/2"

48,3

3/4"

26,7

1

102

83

183

M-12

71

LTT-5535

1"

33,4

1

102

89

187

M-12

78

LTT-5545

1-1/4"

42,2

1

102

95

195

M-12

87

LTT-5555

1-1/2"

48,3

1

102

102

200

M-12

94

LTT-6525

2"

60,3

3/4"

26,7

1

102

83

195

M-12

71

LTT-6535

1"

33,4

1

102

89

202

M-12

78

LTT-6545

1-1/4"

42,2

1

102

95

208

M-12

87

LTT-6555

1-1/2"

48,3

1

102

102

214

M-12

94

LTT-6565

2"

60,3

1

108

108

230

M-16

114

LTT-7525

2-1/2"

73,0

3/4"

26,7

1

102

83

208

M-12

71

LTT-7535

1"

33,4

1

102

83

214

M-12

78





CONECTOR DERIVAÇÃO "T" TUBO-TUBO TIPO "LTT"
PARA CONDUTORES DE ALUMÍNIO

  • fabricado em liga de alumínio fundido. Dotado de parafusos, porcas e arruelas de pressão em aço galvanizado a fogo.
  • Para outras dimensões, consultar a TEC-ALI.

TIPO

CONDUTORES ( TUBOS IPS )

FIG

DIMENSÕES EM
mm (APROX.)

LINHA

DERIVAÇÃO

Ø NOM.

Ø mm

Ø NOM.

Ø mm

A

B

C

D

E

LTT-7545

2-1/2"

73,0

1-1/4"

42,2

1

102

95

221

M-12

87

LTT-7555

1-1/2"

48,3

1

102

102

227

M-12

94

LTT-7565

2"

60,3

1

114

108

232

M-16

114

LTT-7575

2-1/2"

73,0

1

114

114

238

M-16

127

LTT-8525

3"

88,9

3/4"

26,7

1

102

83

224

M-12

71

LTT-8535

1"

33,4

1

102

89

230

M-12

78

LTT-8545

1-1/4"

42,2

1

102

95

236

M-12

87

LTT-8555

1-1/2"

48,3

1

102

102

243

M-12

94

LTT-8565

2"

60,3

1

127

108

259

M-16

114

LTT-8575

2-1/2"

73,0

1

127

114

265

M-16

127

LTT-8585

3"

88,9

1

127

127

278

M-16

143

LTT-9525

3-1/2"

101,6

3/4"

26,7

1

102

83

238

M-12

71

LTT-9535

1"

33,4

1

102

89

244

M-12

78

LTT-9545

1-1/4"

42,2

1

102

95

251

M-12

87

LTT-9555

1-1/2"

48,3

1

102

102

257

M-12

94

LTT-9565

2"

60,3

1

140

108

276

M-16

114

LTT-9575

2-1/2"

73,0

1

140

114

281

M-16

127





CONECTOR DERIVAÇÃO "T" TUBO-TUBO TIPO "LTT"
PARA CONDUTORES DE ALUMÍNIO

  • fabricado em liga de alumínio fundido. Dotado de parafusos, porcas e arruelas de pressão em aço galvanizado a fogo.
  • Para outras dimensões, consultar a TEC-ALI.

TIPO

CONDUTORES ( TUBOS IPS )

FIG

DIMENSÕES EM
mm (APROX.)

LINHA

DERIVAÇÃO

Ø NOM.

Ø mm

Ø NOM.

Ø mm

A

B

C

D

E

LTT-9585

3-1/2"

101,6

3"

88,9

1

140

127

294

M-16

143

LTT-9595

3-1/2"

101,6

1

140

140

306

M-16

157

LTT-10525

4"

114,3

3/4"

26,7

1

102

83

251

M-12

71

LTT-10535

1"

33,4

1

102

89

257

M-12

78

LTT-10545

1-1/4"

42,2

1

102

95

289

M-12

87

LTT-10555

1-1/2"

48,3

1

102

102

270

M-12

94

LTT-10565

2"

60,3

1

152

108

276

M-16

114

LTT-10575

2-1/2"

73,0

1

152

114

282

M-16

127

LTT-10585

3"

88,9

1

152

127

295

M-16

143

LTT-10595

3-1/2"

101,6

1

152

140

308

M-16

157

LTT-105105

4"

114,3

1

152

152

321

M-16

168

LTT-11065

4-1/2"

127,0

2"

60,3

1

152

108

298

M-16

114

LTT-11075

2-1/2"

73,0

1

152

114

305

M-16

127

LTT-11085

3"

88,9

1

152

127

318

M-16

143

LTT-11095

3-1/2"

101,6

1

152

140

330

M-16

157

LTT-110105

4"

114,3

1

152

152

343

M-16

168



CONECTOR DE CRUZAMENTO - TIPO NTC

Condutores : Alumínio CA, CAA
Grampo de cruzamento fabricado em liga de alumínio de alta resistência a corrosão . Dotado de parafuso, porca e arruela de pressão, de aço galvanizado a fogo . Permite a instalação, sem que seja necessária a separação dos componentes . Utilizado para união em cruz, de dois condutores de bitolas iguais . É recomendado o uso de composto anti-óxido TECITEC nas superfícies em contato com os condutores .

NÚMERO
DE CAT

CONDUTORES

DIMENSÕES mm

ALUMÍNIO SIMPLES (CA)

ACSR (CAA)

AWG-MCM

mm2

AWG-MCM

mm2

Ø mm

H

L

W

NTC4CASG1

FIO 6 - 4

13- - 22

6 - 4

13 - 22

4,1 – 6,6

65

42

20

NTC25ASG1

4 - 1/0

21 - 54

6 - 1/0

13 - 54

5,8 – 10,2

75

49

22

NTC28ASG1

1/0 - 4/0

53 - 107

1/0 - 4/0

53 - 107

9,4 – 14,3

95

72

32





CONECTOR PARALELO - TIPO EB

Condutores : Cobre , Alumínio CA-CAA
Grampo paralelo em alumínio de alta resistência mecânica e à corrosão, dotado de parafuso tipo cabeça francesa, porca sextavada, arruela lisa e de pressão ; ou parafuso de cabeça sextavada rosqueada no corpo com arruela lisa, galvanizados a fogo . O corpo e tampa, são feitos de perfis extrudados . Permite a instalação sem ser necessário separa os componentes . Recomenda-se o uso de composto anti-óxido TECITEC . O conector pode ser fornecido já com TECITEC e nesse caso a embalagem é plástica e individual .

NÚMERO
DE CATÁLOGO

CONDUTORES

DIMENSÕES mm


PRINCIPAL

DERIVAÇÃO

AWG/MCM

Ø mm

AWG/MCM

Ø mm

CU OU AL
SIMPLES

ACSR

CU OU AL
SIMPLES

ACSR

S/ TECITEL

C/ TECITEL

H

J

L

W

EB25R-1

EB25RS-1

FIO 10 - 1/0

6 - 1/0

2,5 - 10,2

FIO 10 - 2

6 - 2

2,5 - 8,3

43

3/8"

33

38

1

EB25R-1-SG1

EB25RS-1-SG1

52

2

EB25R-1-SG2

EB25RS-1-SG2

43

M-10

1

EB25R-1-SG3

EB25RS-1-SG3

52

2

EB28R-1

EB28RS-1

1/0 - 4/0

1/0 - 4/0

9,4 - 14,3

FIO 1/0

6 - 1/0

3,2 - 10,2

51

3/8"

35

43

1

EB28R-1-SG1

EB28RS-1-SG1

62

2

EB28R-1-SG2

EB28RS-1-SG2

51

M-10

1

EB28R-1-SG3

EB28RS-1-SG3

62

2

EB32R-1

EB32RS-1

1/0 - 397,5

1/0 - 336,4

9,4 - 18,3

FIO 6 - 2/0

6 - 1/0

4,1 - 10,6

68

M-10

37

57

2

EB33R*

EB33RS

4/0 - 300

3/0 - 336,4

12,8 - 18,8

FIO 6 - 2/0

6 - 2/0

4,1 - 11,4

68

M-12

51

51

2





CONECTOR PARALELO CONDUTORES : cobre , alumínio

Grampo paralelo , em liga de alumínio de alta condutibilidade elétrica. Os parafusos, porcas e arruelas de pressão são em aço zincado a fogo, podendo serem fornecidos em duralumínio. Os últimos 4 ítens da tabela abaixo referem-se as peças fundidas conforme figura 2, sendo providas de resaltos de trava para a cabeça dos parafusos. Demais ítens da tabela são peças extrudadas, conforme figura 1. Permite a instalação sem que seja necessária a separação dos componentes. Recomenda-se o uso do composto anti-óxido TECITEC.

    Copyright © 2001 TEC-ALI - tec-ali@tec-ali.com.br - Fones: (11) 5928.4886 / 5925.0592 / 5928.7840 / 5939.0231 - Fax: (11) 5927.3939
